Datei:Zuendanlassschalter schaltplan 01.jpg
Aus VW-ILTIS Wiki
Es ist keine höhere Auflösung vorhanden.

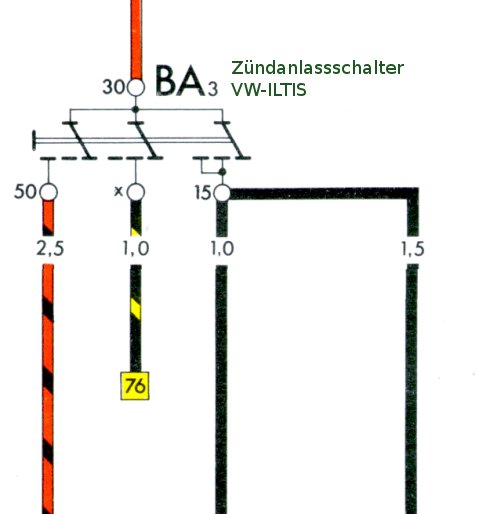

- Darstellung = Grundstellung (Zündung AUS)
- Schaltstellungen:
- 1. - Zündung AUS
- 2. - Zündung EIN
- 3. - Anlassen
- Kontakte
- 1. 30 -> Alle offen.( Zündung AUS, Schlüssel abziehbar )
- 2. 30 -> 15 und X geschlossen ( FAHRBETRIEB )
- 3. 30 -> 15 und 50 geschlossen ( Anlassvorgang )
