Einschlagwerkzeuge

Bilder und Maße der Einschlagwerkzeuge aus dem MES 3 Werkzeugsatz.

Zeichnungen

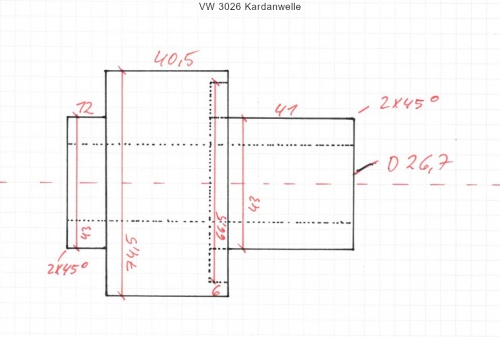

VW 3026:

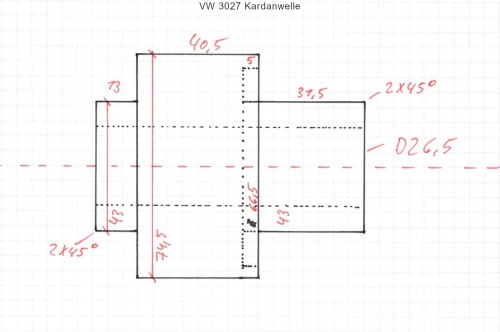

VW 3027:

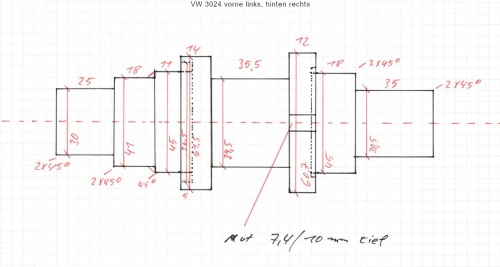

VW 3024:

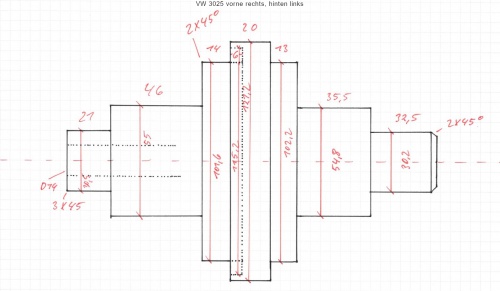

VW 3025:

Originalbilder

•
  VW 3025
•
  VW 3025
•
  VW 3025
•
  VW 3025
•
  VW 3025
•
  VW 3024
•
  VW 3024
•
  VW 3024
•
  VW 3027
•
  VW 3027
•
  VW 3027
•
  VW 3027
•
  VW 3026
•
  VW 3026
•
  VW 3026
